變壓器（Transformer）是一種能改變電壓的裝置，主要是利用電磁原理。變壓器型號通常由表示相數、冷卻方式、調壓方式、繞組線芯等材料符號，以及變壓器容量、額定電壓、繞組連接方式組成。那變壓器型號意義你知道多少？
控制變壓器廠家—旗正電氣你告訴你變壓器型號大全及變壓器型號所代表的含義。
D-單相
S-三相
J-油浸自冷
L-繞組為鋁線
Z-又載調壓
SC-三相環氧樹脂澆注
SG-三相干式自冷
JMB-局部照明變壓器
YD-試驗用單相變壓器
BF(C) -控制變壓器（C為C型鐵芯結構
DDG-單相干式低壓大電流變壓器
注：電力變壓器后面的數字部分：斜線左邊表示額定容量（千伏安）；斜線右邊表示一次側額定電壓（千伏）。

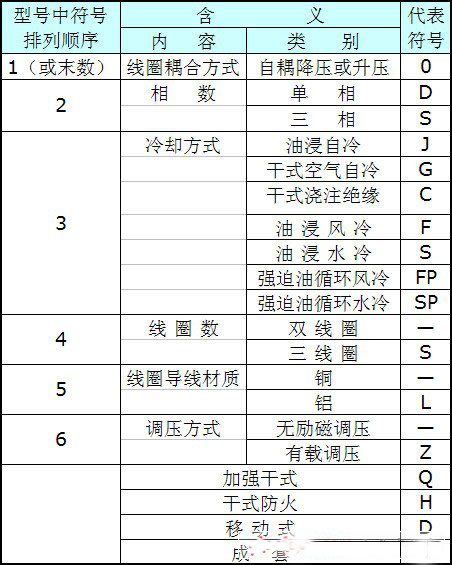

變壓器的型號和符號含義
變壓器型號舉例說明
1：SJL-1000/10，為三相油浸自冷式鋁線、雙線圈電力變壓器，額定容量為1000千伏安、高壓側額定電壓為10千伏
電力變壓器的型號表示方法:基本型號+設計序號--額定容量(KVA)/高壓側電壓
2:S7-315/10變壓器
即三相（S）銅芯10KV變壓器,容量315KVA,設計序號7為節能型.
3：scr9-500/10，s11-m-100/10
S--三相 C--澆注成型（干式變壓器） r纏繞型 9（11）--設計序號 500（100）--容量（KVA） 10--額定電壓（KV） m--密閉
型號含義： SCZ(B)9-XXXX/** SC--三相固體成型 （環氧澆注） Z--有載調壓 B--低壓箔式線圈 9--性能水平代號 XXXX--額定容量（kVA） **--額定高壓電壓（按額定值填入）
變壓器繞組數+相數+冷卻方式+是否強迫油循環+有載或無載調壓+設計序號+“-”+容量+高壓側額定電壓組成。
4：SFPZ9-120000/110
指的是三相（雙繞組變壓器省略繞組數，如果是三繞則前面還有個S）雙繞組強迫油循環風冷有載調壓，設計序號為9，容量為120000KVA，高壓側額定電壓為110KV的變壓器。
5： SCB9-2000/10
SC----三相固體成型(環氧澆注)
B-----低壓箔式線圈
9-----性能水平代號
2000--額定容量
10----額定高壓電壓
6：SCB9-2000/0.4~0.23 Dyn11
此為干式變壓器的型號表示 S是代表三相； C代表環氧樹脂澆注絕緣； B配電變壓器； 2000是容量KVA ； 0.4-0.23KV低壓側額定線電壓、額定相電壓； Dyn11 接線方式表示的是一次側三相三角形接線，低壓側星形接線，低壓側線電壓為11點，即：低壓側線電壓超前高壓側線電壓30度。
關于中頻變壓器和低頻變壓器型號說明如下：
（1）中頻變壓器的命名方法晶體管收音機 (調幅) 中的中頻變壓器命名方法由三部分組成:
第一部分:主稱，用幾個字母組合表示名稱、特征、 用途。
第二部分:外形尺寸， 用數字表示。
第三部分:序號，用數字表示。"1"表示第一中放電用中頻變壓器,"2"表示第二中放電路用中頻變壓器;"3"表示和三中放電路用中頻變壓器,型號中的主稱所用字母、外形尺寸所用數字的意義,如表1所示.

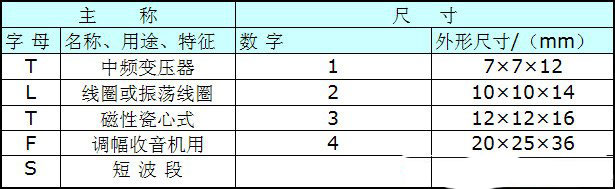

表所示中頻變壓器型號主稱用字母與外形尺寸用數字的意義表
例如:
TTF一1一1表示調幅收音機用的磁性瓷心式中頻變壓器，第一個“1”表示外形尺寸為7x7x12，第二個“1”表示序號（1）是第一級中放用中頻變壓器。
(2)低頻變壓器的型號命名方法 低頻變壓器的型號命名法由三部分組成:
第一部分:主稱，用字母表示。
第二部分:功率，用數字表示。
第三部分:序號，用數字表示。

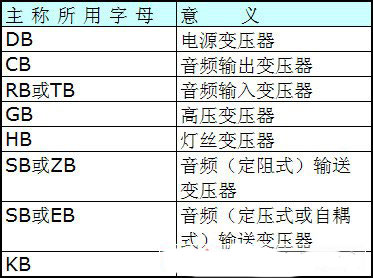

表是低頻變壓器型號主稱所用字母的意義
例如:
DB一20一3表示： DB表示主稱電源變壓器，“20”表示功率2OW，“3”表示序號（3），即表示20W的電源變壓器
干式變壓器；
例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:
Ｓ的意思表示此變壓器為三相變壓器，如果Ｓ換成Ｄ則表示此變壓器為單相。
Ｃ的意思表示此變壓器的繞組為樹脂澆注成形固體。
Ｂ的意思是箔式繞組，如果是Ｒ則表示為纏繞式繞組，如果是Ｌ則表示為鋁繞組，如果是Ｚ則表示為有載調壓（銅不標）。
１０的意示是設計序號，也叫技術序號。
１０００ＫＶＡ則表示此臺變壓器的額定容量（１０００千伏安）。
１０ＫＶ的意思是一次額定電壓，０．４ＫＶ意思是二次額定電壓。
電力變壓器產品型號其它的字母排列順序及涵義。
（１）繞組藕合方式，涵義分：獨立（不標）；自藕（Ｏ表示）。
（２）相數，涵義分：單相（Ｄ）；三相（Ｓ）。
（３）繞組外絕緣介質，涵義分；變壓器油（不標）；空氣（Ｇ）：氣體（Ｑ）；成型固體澆注式（Ｃ）：包繞式（ＣＲ）：難燃液體（Ｒ）。
（４）冷卻裝置種類，涵義分；自然循環冷卻裝置（不標）：風冷卻器（Ｆ）：水冷卻器（Ｓ）。
（５）油循環方式，涵義：自然循環（不標）；強迫油循環（Ｐ）。
（６）繞組數，涵義分；雙繞組（不標）；三繞組（Ｓ）；雙分裂繞組（Ｆ）。
（７）調壓方式，涵義分；無勵磁調壓（不標）：有載調壓抑（Ｚ）。
（８）線圈導線材質，涵義分：銅（不標）；銅箔（Ｂ）；鋁（Ｌ）鋁箔（ＬＢ）。
（９）鐵心材質，涵義；電工鋼片（不標）；非晶合金（Ｈ）。
（１０）特殊用途或特殊結構，涵義分；密封式（Ｍ）；串聯用（Ｃ）；起動用（Ｑ）；防雷保護用（Ｂ）；調容用（Ｔ）；高阻抗（Ｋ）地面站牽引用（ＱＹ）；低噪音用（Ｚ）；電纜引出（Ｌ）；隔離用（Ｇ）；電容補償用（ＲＢ）；油田動力照
